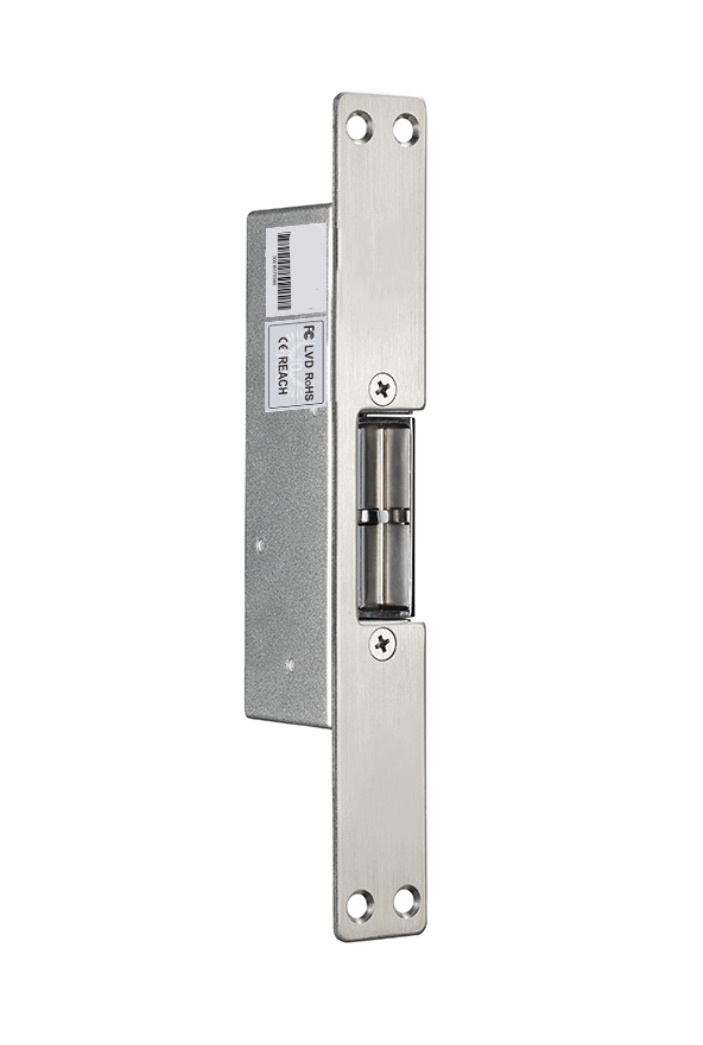

Электромеханическая защёлка ES-135 предназначена для установки в дверные рамы европейского стандарта и обеспечивает дистанционное управление доступом в составе систем контроля и управления доступом (СКУД), совместимых с протоколом OSDP 2.2, включая контроллеры современных производителей, обеспечивает дистанционное управление доступом в составе систем контроля и управления доступом (СКУД), совместимых с протоколом OSDP 2.2, включая контроллеры современных производителей, например компании Рубеж (STR20) , поддерживающие двусторонний обмен по интерфейсу RS-485 в формате OSDP.
Замок ES-135-OSDP оснащен интеллектуальной платой с поддержкой протокола OSDP 2.2, обеспечивающей защищённую двустороннюю связь с контроллером, идентификацию устройства и передачу диагностических событий.
Модель применяется для установки в офисных, жилых и технических дверях, где требуется надёжное электромеханическое запирание и дистанционное управление доступом в составе СКУД, совместимых с протоколом OSDP 2.2 с мониторингом состояния замка.
Основные технические параметры
| Параметр | Значение |
| Питание | 12 В DC (допустимо 10–15 В) |
| Потребляемый ток | до 250 мА (при срабатывании) |
| Тип исполнения | электромеханическая защёлка, врезная |
| Материал корпуса | нержавеющая сталь / алюминиевый сплав |
| Ответная планка | из утолщённого цинкового сплава |
| Тип управления | цифровой, по интерфейсу OSDP 2.2 |
| Интерфейс связи | RS-485 (двухпроводный) |
| Шифрование | AES-128 в соответствии с OSDP Secure Channel |
| Индикация | трехцветный светодиод (состояние замка и связь по OSDP: Белое мерцание - питание есть, фиолетовое мерцание - связь с контроллером установлена, зеленый - проход разрешен, например точка доступа разблокирована) |
| Состояние двери (датчик) | сухой контакт (настраиваемая логика NO/NC) |
| Допустимая преднагрузка (усилие на защёлку) | 200 кг |
| Удерживающее усилие | 400 кг |
| Диапазон температур эксплуатации | –10 °C … +55 °C |
| Температура поверхности корпуса при работе | не более +20 °C выше комнатной температуры. |
| Относительная влажность | до 95 % без конденсата |

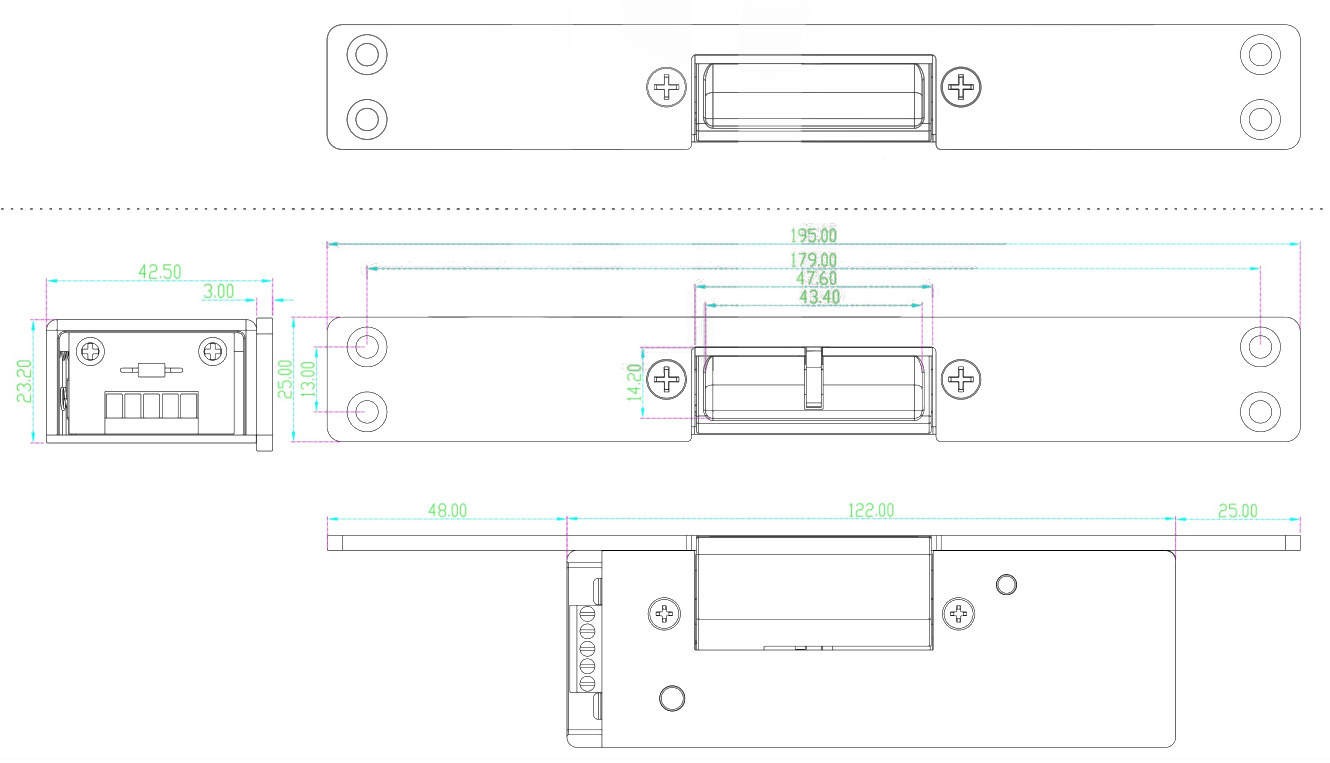

| Габариты защёлки | 195 x 25 x 42.5 мм |
| Вес | ≈ 500 г |
| Ресурс работы | не менее 500 000 циклов |

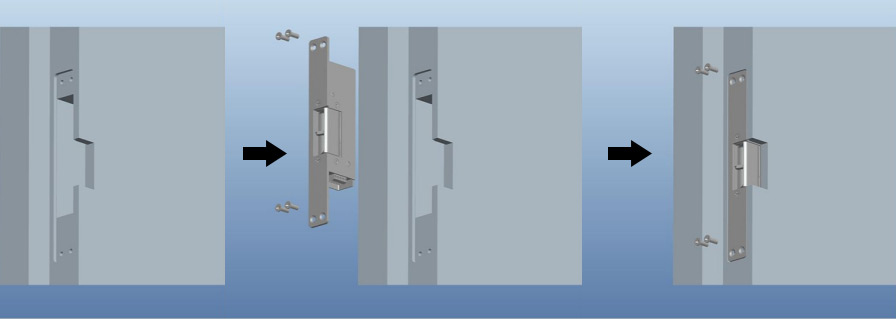

| Монтаж | врезка в дверную коробку, совместим с типами замков европейского стандарта |
| Совместимость | OSDP 2.2 |

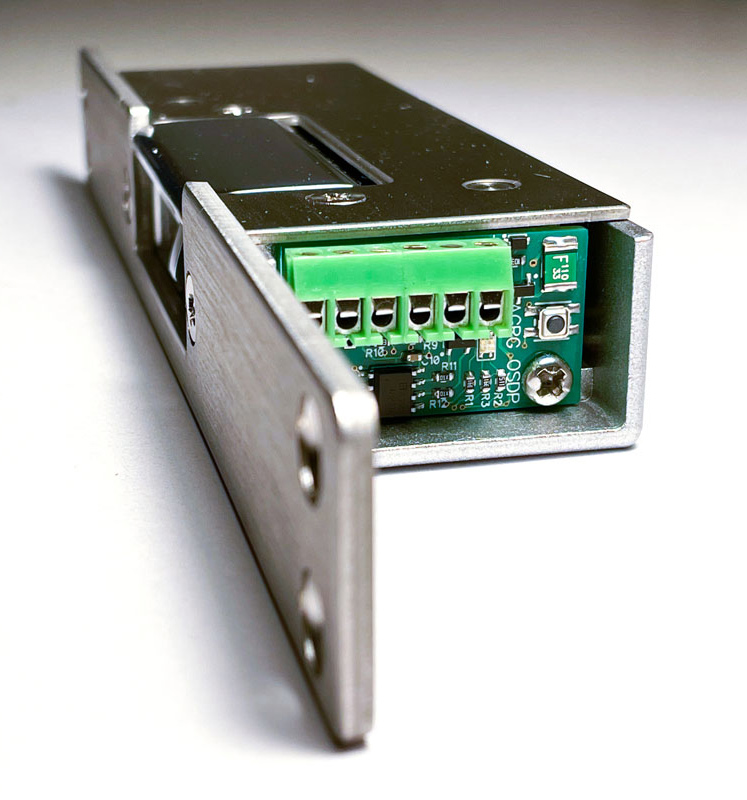

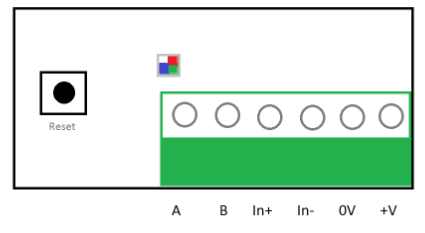

Коммутационная плата электромеханической защёлки ES-135
Контакты In+ / In−
Предназначены для подключения внешнего герконового датчика (магнитоконтактного извещателя), обеспечивающего контроль состояния двери или механизма фиксации.
Контакт Reset
Служит для сброса устройства к заводским настройкам по умолчанию. При активации выполняются следующие действия:
- восстанавливается скорость обмена по интерфейсу 9600 бод;
- устанавливается адрес устройства 1;
- производится обнуление ключа шифрования (SCBK).
После сброса и обнуления ключа шифрования устанавливается защищённое соединение с использованием стандартного ключа SCBK-D.
После успешного получения нового ключа от контроллера дальнейшее зашифрованное соединение устанавливается только с этим индивидуальным ключом.
Повторное соединение с использованием стандартного ключа SCBK-D возможно только после выполнения процедуры сброса устройства к заводским настройкам.
Особенности и преимущества
- Поддержка OSDP 2.2 Secure Channel — защищённый обмен с контроллерами.
- Возможность удалённого опроса состояния, диагностики и обновления прошивки (при поддержки контроллером).
- Индикация состояния замка и статуса связи по RGB-светодиоду.
- Совместимость с современными СКУД.
- Компактные размеры и стандартный монтажный размер под евроформат.
Для дверей офисных, серверных и технологических помещений. Совместим с алюминиевыми, стальными и деревянными дверями.
- Установка в стандартный дверной проём (европейский формат)
- Высокопрочная механика, нержавеющий язычок
- Низкое энергопотребление
- Универсальная ориентация (левая/правая дверь)
