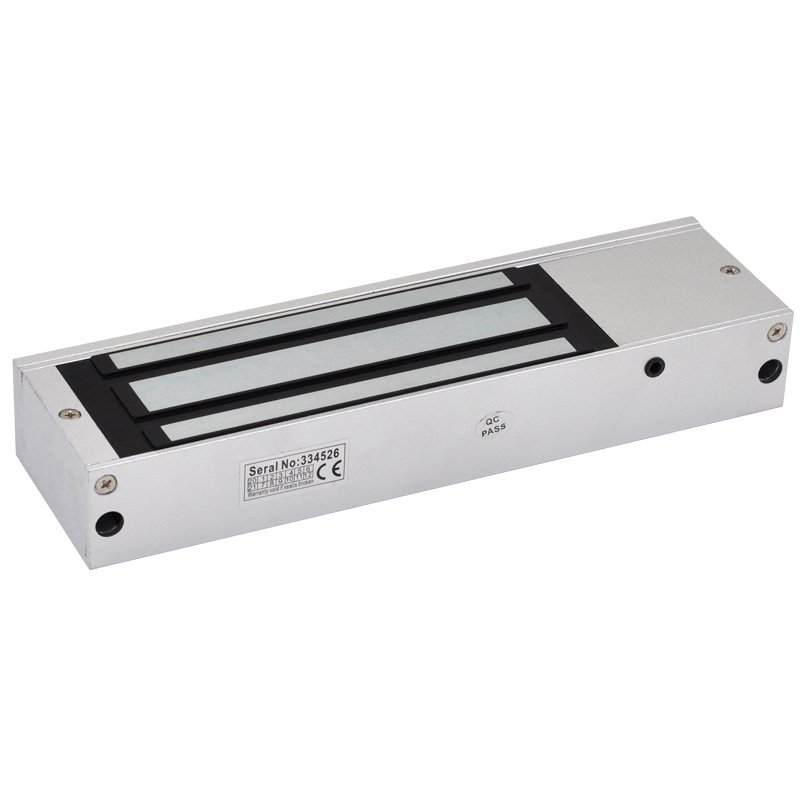

Электромагнитный замок MAG-280 предназначен для работы в составе современных систем контроля и управления доступом (СКУД) с поддержкой защищённого протокола OSDP 2.2.
Замок обеспечивает надёжное удержание двери с усилием до 280 кг и обмен данными с контроллером по зашифрованному каналу связи.
Устройство оснащено разработанной компанией AGRG платой MAG, обеспечивающей связь по интерфейсу RS-485, аппаратное шифрование (AES-128, SCBK/SCBK-D) и поддержку команд OSDP для управления, мониторинга состояния и конфигурирования параметров.
Корпус замка выполнен из анодированного алюминиевого сплава с антикоррозионным покрытием и предназначен для эксплуатации во внутренних помещениях
Светодиодная индикация отображает состояние замка. Замок совместимым с протоколом OSDP 2.2, включая контроллеры современных производителей, поддерживающих не только подключение считывателей, а все периферии, например компании Рубеж (STR20) , поддерживающие двусторонний обмен по интерфейсу RS-485 в формате OSDP.
Технические характеристики
| Параметр | Значение |
| Тип | Электромагнитный замок с OSDP |
| Размер, мм | 250x48x27 |
| Размер плиты, мм | 180x38x11 |
| Удерживающее усилие | 280 кг |
| Питание | 12 В DC |
| Потребляемый ток | до 500 мА |
| Интерфейс связи | RS-485, протокол OSDP v2.2 |
| Скорость обмена данными | 9600 бод (по умолчанию) |
| Адрес устройства | 1 (по умолчанию, изменяется через OSDP-команды) |
| Шифрование | AES-128, SCBK / SCBK-D |
| Контакты In+ / In- | Подключение внешнего геркона (контроль положения двери) |
| Контакт Reset | Сброс устройства к заводским настройкам (9600 бод, адрес 1, обнуление ключа шифрования) |
| Индикация | трехцветный светодиод (состояние замка и связь по OSDP: Белое мерцание - питание есть, фиолетовое мерцание - связь с контроллером установлена, зеленый - проход разрешен, например точка доступа разблокирована) |
| Материал корпуса | оцинкованное покрытие |
| Рабочая температура | −10 °C … +55 °C |
| Температура поверхности | не выше комнатной температуры (+20 °C) |
| Назначение | Деревянные, металлические, стеклянные и противопожарные двери |

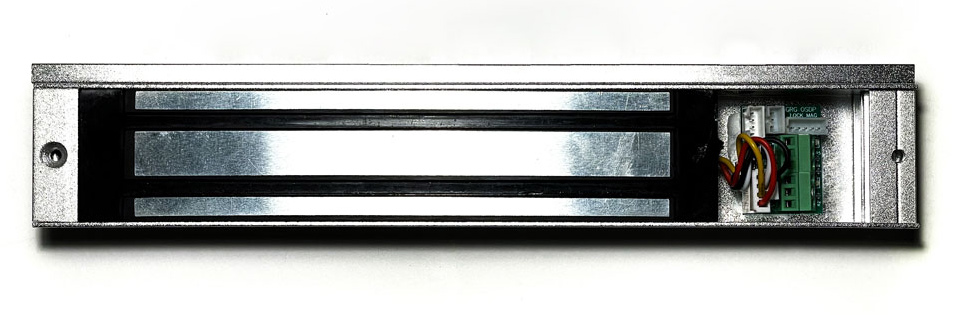

Коммутационная плата электромагнитного замка MAG-280
Коммутация замка
В модели электромагнитного замка MAG-280 OSDP используется плата управления AGRG MAG, обеспечивающая поддержку интерфейса OSDP v2.2 и подключение внешнего герконового датчика.

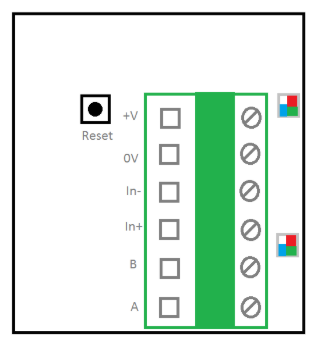

Подключение выполняется с помощью клеммной колодки
Назначение клемм:
| Обозначение | Назначение |
| +V | Питание замка, +12 В DC |
| 0V | Общий провод (GND) |
| B | Линия B интерфейса OSDP |
| A | Линия A интерфейса OSDP |
Особенности и преимущества
- Поддержка OSDP 2.2 Secure Channel — защищённый обмен с контроллерами.
- Возможность удалённого опроса состояния, диагностики и обновления прошивки (при поддержки контроллером).
- Индикация состояния замка и статуса связи по RGB-светодиоду.
- Совместимость с современными СКУД, которые поддерживают не только считыватели!
Скоро в продаже
