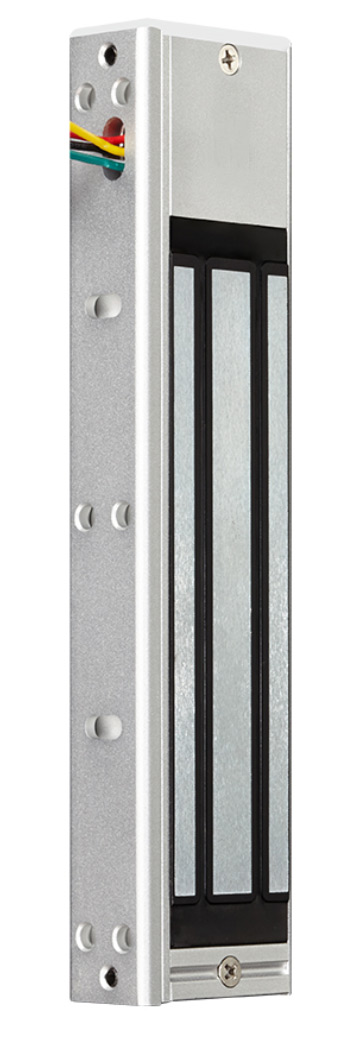

Электромагнитный замок ES-180 OSDP предназначен для использования в составе современных систем контроля и управления доступом (СКУД), поддерживающих протокол OSDP 2.2.
Модель обеспечивает надёжное удержание двери с усилием до 180 кг и обмен данными с контроллером по зашифрованному каналу связи.
Устройство оснащено встроенной платой управления AGRG с поддержкой OSDP и встроенной криптографией (SCBK/SCBK-D), обеспечивающей безопасную двустороннюю коммуникацию, идентификацию устройства и контроль его состояния.
Корпус замка выполнен из прочного алюминиевого сплава с антикоррозионным покрытием. Светодиодная индикация отображает состояние замка, совместимым с протоколом OSDP 2.2, включая контроллеры современных производителей, поддерживающих не только подключение считывателей, а все периферии, например компании Рубеж (STR20) , поддерживающие двусторонний обмен по интерфейсу RS-485 в формате OSDP.
Технические характеристики
| Параметр | Значение |
| Тип | Электромагнитный замок с OSDP |
| Удерживающее усилие | 180 кг (≈ 350 lbs) |
| Питание | 12 В DC |
| Потребляемый ток | до 420 мА |
| Интерфейс связи | RS-485, протокол OSDP v2.2 |
| Скорость обмена данными | 9600 бод (по умолчанию) |
| Адрес устройства | 1 (по умолчанию, изменяется через OSDP-команды) |
| Шифрование | AES-128, SCBK / SCBK-D |
| Контакты In+ / In- | Подключение внешнего геркона (контроль положения двери) |
| Контакт Reset | Сброс устройства к заводским настройкам (9600 бод, адрес 1, обнуление ключа шифрования) |
| Индикация | трехцветный светодиод (состояние замка и связь по OSDP: Белое мерцание - питание есть, фиолетовое мерцание - связь с контроллером установлена, зеленый - проход разрешен, например точка доступа разблокирована) |
| Материал корпуса | оцинкованное покрытие |
| Рабочая температура | −10 °C … +55 °C |
| Температура поверхности | не выше комнатной температуры (+20 °C) |
| Назначение | Деревянные, металлические, стеклянные и противопожарные двери |

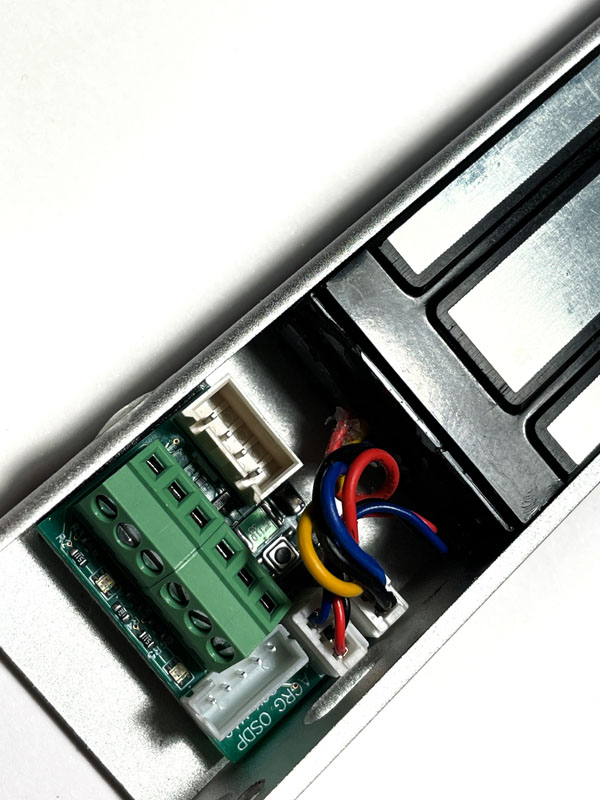

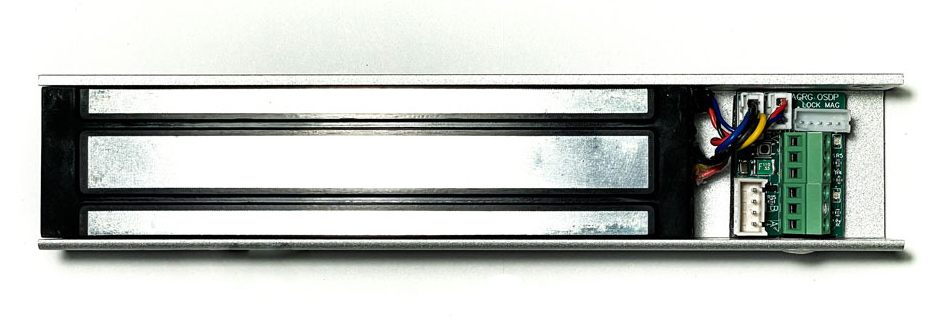

Коммутационная плата электромагнитного замка MAG-180
Коммутация замка
В модели электромагнитного замка ES-180 OSDP используется плата управления AGRG MAG, обеспечивающая поддержку интерфейса OSDP v2.2 и подключение внешнего герконового датчика.
Подключение выполняется с помощью выходящего из корпуса замка кабеля.
Назначение проводов:
| Цвет провода | Обозначение | Назначение |
| Красный | +V | Питание замка, +12 В DC |
| Чёрный | 0V | Общий провод (GND) |
| Жёлтый | IN | Вход геркона (датчика состояния двери). В норме замкнут на 0 V при закрытой двери |
| Белый | RS-485 B | Линия B интерфейса OSDP |
| Зелёный | RS-485 A | Линия A интерфейса OSDP |
Примечания по подключению:
- Герконовый датчик подключается между жёлтым проводом (IN) и чёрным проводом (0V).
- Линии RS-485 A/B предназначены для подключения к шине контроллера СКУД, поддерживающего OSDP.
- Полярность линий A и B должна быть одинаковой на всех устройствах, подключённых к одной шине.
- Рекомендуется использовать витой кабель категории не ниже Cat.5e, с общей длиной линии не более 1200 м.
Контакт Reset расположен внутри корпуса замка:
Служит для сброса устройства к заводским настройкам по умолчанию. При активации выполняются следующие действия:
- восстанавливается скорость обмена по интерфейсу 9600 бод;
- устанавливается адрес устройства 1;
- производится обнуление ключа шифрования (SCBK).
После сброса и обнуления ключа шифрования устанавливается защищённое соединение с использованием стандартного ключа SCBK-D.
После успешного получения нового ключа от контроллера дальнейшее зашифрованное соединение устанавливается только с этим индивидуальным ключом.
Повторное соединение с использованием стандартного ключа SCBK-D возможно только после выполнения процедуры сброса устройства к заводским настройкам.
Особенности и преимущества
- Поддержка OSDP 2.2 Secure Channel — защищённый обмен с контроллерами.
- Возможность удалённого опроса состояния, диагностики и обновления прошивки (при поддержки контроллером).
- Индикация состояния замка и статуса связи по RGB-светодиоду.
- Совместимость с современными СКУД, которые поддерживают не только считыватели!
