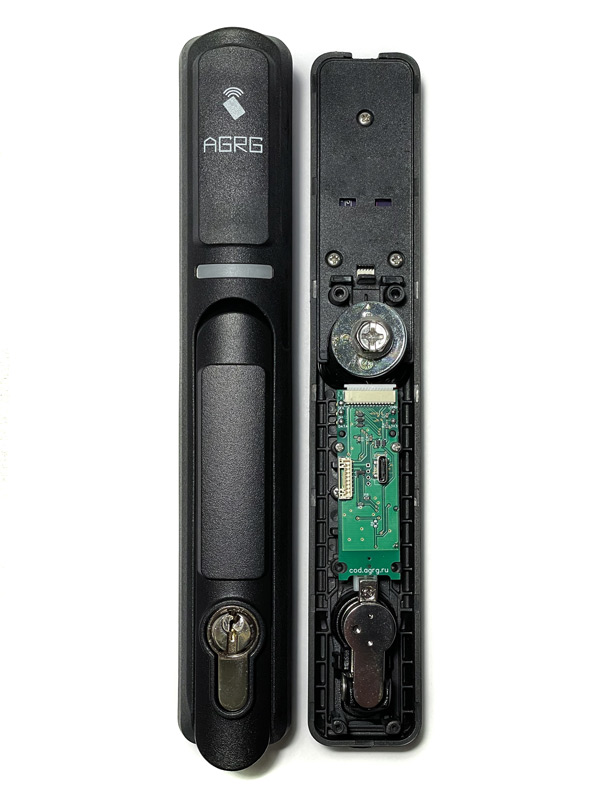

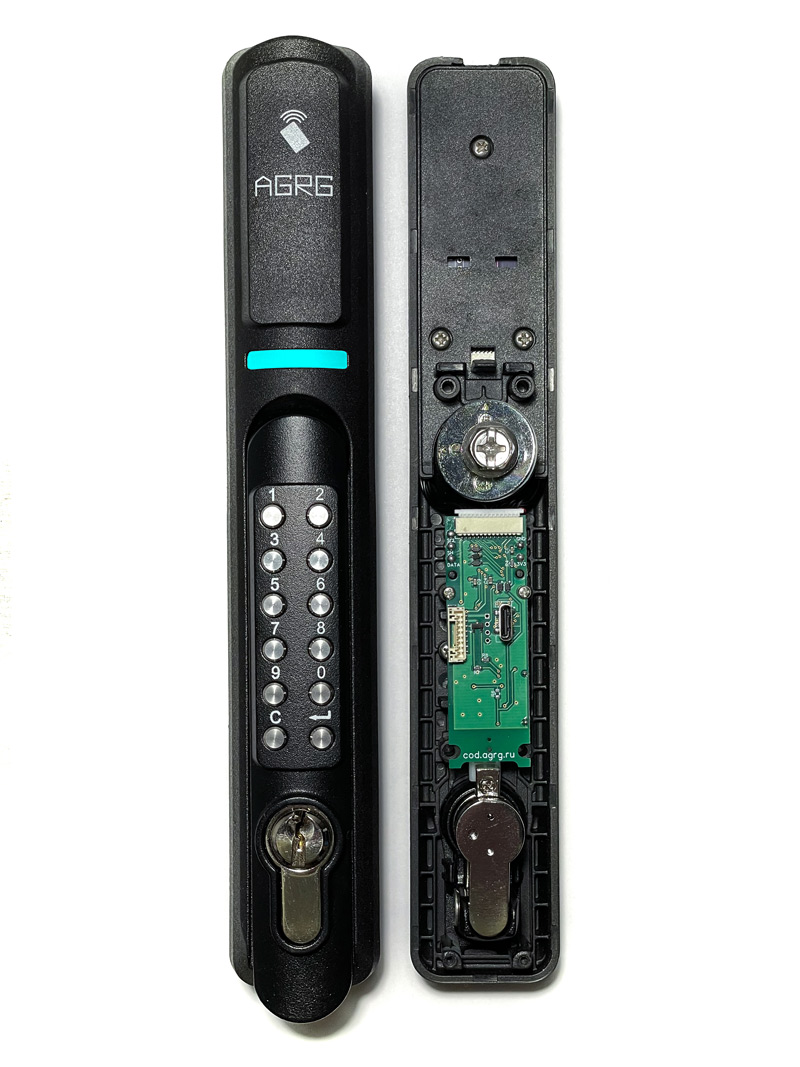

AGRG SH-O и SH-CO — OSDP Secure Channel ручка для серверных и телеком-шкафов, мультиформатные карты 125 кГц, ISO14443, MIFARE SL3

AGRG SH-O является активным защищённым узлом на линии RS-485. Она участвует в формировании доверенной архитектуры доступа, где:

• канал связи контроллер — устройство зашифрован,
• исключена подмена оборудования,
• реализована работа с защищёнными областями карт,
• поддерживается гибкая настройка форматов и логики чтения.

Важно учитывать, что не каждая СКУД способна полноценно работать с устройством такого уровня. Для раскрытия всех функций требуется поддержка OSDP Secure Channel, корректная реализация управления ключами и работа с защищёнными режимами карт (SL3, DESFire).

AGRG SH-O ориентирована на проекты, где требования к физической безопасности напрямую связаны с требованиями к информационной безопасности — ЦОД, телеком-инфраструктура, объекты с повышенным уровнем защищённости.

Ручка устанавливается непосредственно на дверь шкафа, а логика доступа реализуется через контроллер.

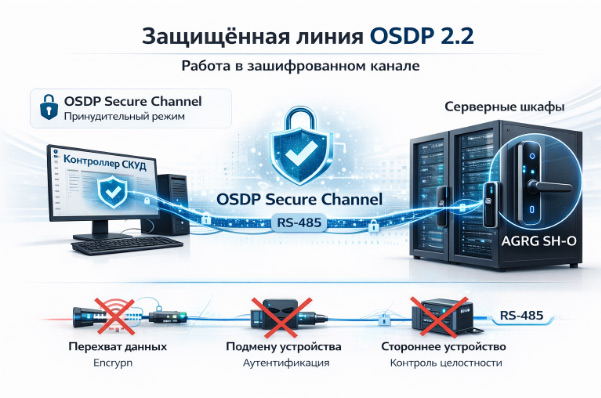

Защищённая линия OSDP (спецификация OSDP 2.2)

Работа в зашифрованном канале

Поддерживается OSDP Secure Channel.  Ручка может быть принудительно переведена в режим работы только в зашифрованном соединении.

Это исключает:

• перехват данных на линии
• подмену устройства
• внедрение стороннего оборудования в магистраль RS-485

Управление ключами

• установка 16-байтного ключа шифрования
• обнуление ключа и переход на SCBK-D
• управление режимом шифрования через команды

Настройка линии

• скорость: 9600 – 115200 бод
• адресация: 0x00 – 0x7F
• поддержка автосканирования линии контроллерами

Важно при проектировании систем с централизованной архитектурой:

Подключение нескольких шкафов к одной линии RS-485
Использование OSDP по RS-485 позволяет объединить несколько шкафов в одну магистраль с подключением к единому контроллеру.

Это даёт следующие преимущества:

• отсутствие необходимости устанавливать отдельный контроллер в каждый шкаф
• экономия внутреннего пространства шкафа
• снижение тепловыделения и энергопотребления
• уменьшение количества точек отказа
• упрощение обслуживания и диагностики

Ручка выступает адресуемым устройством на линии, что позволяет масштабировать систему без усложнения архитектуры.

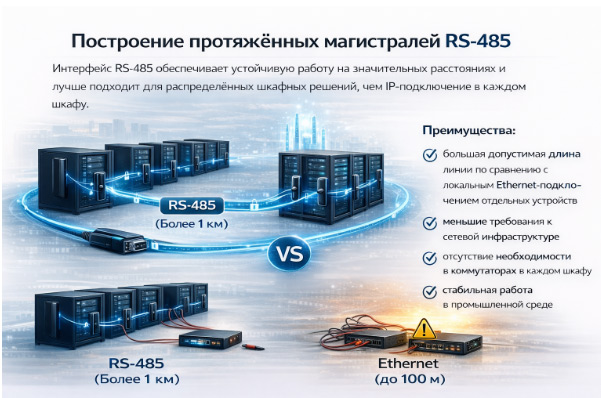

Построение протяжённых магистралей RS-485
Интерфейс RS-485 обеспечивает устойчивую работу на значительных расстояниях и лучше подходит для распределённых шкафных решений, чем IP-подключение в каждом шкафу.

Преимущества:

• большая допустимая длина линии по сравнению с локальным Ethernet-подключением отдельных устройств
• меньшие требования к сетевой инфраструктуре
• отсутствие необходимости в коммутаторах в каждом шкафу
• стабильная работа в промышленной среде

Такая архитектура особенно актуальна для ЦОД, машинных залов и телеком-узлов, где шкафы расположены линейно или группами на удалении друг от друга.

Настройка ручки AGRG SH-O
Все параметры работы ручки AGRG SH-O настраиваются через специализированное конфигурационное приложение при подключении устройства по USB. Инженер получает полный доступ к настройке криптографии, логики чтения карт, формированию выходного кода, профилям работы и служебным параметрам. Это позволяет гибко адаптировать ручку под требования конкретного проекта до ввода в эксплуатацию, без изменения аппаратной части и без вмешательства в линию OSDP.

MIFARE Classic / Plus (включая режим SL3)

Поддерживается работа с картами MIFARE Plus в режиме SL3 (Security Level 3) с криптографической аутентификацией.

Реализовано:

• Proximity Check (до или после авторизации)
• авторизация по ключу
• чтение защищённых блоков
• AES-128
• 3DES
• 3K3DES
• CRYPTO 1
• управление передачей UID (включая 7-байтный UID)


MIFARE DESFire

Поддерживается:

• работа с AID
• работа с FID
• AES-128 / 3DES / 3K3DES
• Proximity Check
• чтение защищённых файлов

Формирование выходного кода

Ручка позволяет:

• выдавать UID или данные из защищённого блока
• формировать длину выходного кода до 130 бит
• настраивать левую и правую чётность
• настраивать инверсию
• задавать начальный байт формирования кода
• управлять логикой выдачи данных

Это позволяет интегрировать устройство в различные СКУД и использовать нестандартные форматы карт.

8 независимых профилей работы

В ручке AGRG SH-O реализовано 8 конфигурационных ячеек (правил для типов карт), которые:

• проверяются последовательно
• могут иметь собственный тип идентификатора
• могут иметь собственные ключи шифрования
• имеют имя (до 16 байт ASCII)

Это позволяет:

• обслуживать несколько форматов карт одновременно
• реализовывать переходные проекты
• использовать разные политики чтения на одной линии


Диагностика и управление

Чтение параметров

• серийный номер
• скорость OSDP-порта
• адрес устройства
• параметры входов:
  • встроенный геркон ручки
  • дополнительный внешний вход (например, для второго геркона двери)
• текстовая информация (модель, дата производства)

Настройка

• адрес
• скорость
• активные уровни входов и выходов
• режим работы герконов
• режим обязательного шифрования

Обновление ручки

• загрузка прошивки через osdp_FILETRANSFER
• установка новой прошивки и перезапуск устройства

В линейке AGRG также представлены модели SH-I и SH-C Обе модели поддерживают работу с защищёнными картами до уровня SL3, однако используют интерфейс Wiegand. SH-I — это мультиформатная ручка без клавиатуры, а SH-C дополнительно оснащена встроенной клавиатурой для реализации двухфакторной аутентификации (карта + PIN).

В отличие от них, SH-O построена на протоколе OSDP с поддержкой Secure Channel 2.2, что позволяет реализовать защищённую линию связи, адресуемость устройств и расширенное управление параметрами на уровне протокола.

Таким образом, выбор модели определяется архитектурой системы: Wiegand-инфраструктура (SH-I / SH-C) либо защищённая OSDP-линия (SH-O).
